Zinkenfräsvorrichtung FD300 inklusive 12,7 mm Zinkenfräser
Lieferumfang siehe Punkt Lieferumfang. Bilder können optionales Zubehör zeigen.
186,93 €*
Produktnummer:
FD300
Produktinformationen "Zinkenfräsvorrichtung FD300 inklusive 12,7 mm Zinkenfräser"
Lieferumfang
Zinkenfräsgerät 305 mm
12,7 mm Schablone für halbverdeckte Schwalbenschwanzverbindung
Kopierring D 15,8 x 4 mm
HM Zinkenfräser D 12,7 x 12,7/14°, Schaft 8 mm
12,7 mm Schablone für halbverdeckte Schwalbenschwanzverbindung
Kopierring D 15,8 x 4 mm
HM Zinkenfräser D 12,7 x 12,7/14°, Schaft 8 mm
Beschreibung
Elegante Verbindungen einfach und schnell hergestellt. Geeignet für alle Oberfräsen.
Die Zinkenfräsvorrichtung ist für die Herstellung von halbverdeckten Schwalbenschwanzverbindungen mit einer Oberfräse und einem Schaftfräser geeignet. Die halbverdeckten Schwalbenschwanzverbindungen werden am häufigsten für die Herstellung von Schubladen aus Massivholz gebraucht. Dank der optionalen Schablonen kann das Fräsgerät erweitert werden, um verschiedene Typen von Verbindungen wie Fingerzinken, offene Schwalbenschwanzverbindungen etc. herzustellen, die für die Herstellung von Massivholzmöbeln, Schmuckkästchen oder Massivholz-Arbeitskästen verwendet werden können. Mit den robusten Andruckbolzen können auch größere Werkstücke sicher eingespannt werden. Das Werkstück wird einfach an das Gerät befestigt, die gewählte Schablone eingespannt, Frästiefe eingestellt und mit dem in der Handoberfräse eingespannten Kopierring kann die gewählte Verbindung gefräst werden.
- Fräsgerät in zwei Größen erhältlich (305 mm und 610 mm)
- Fester Stahlkörper
- Präzise lasergeschnittene Schablone aus 4 mm verzinktem Stahlblech
- Massive Schablonenhalter
- Robuste Stahlandruckbolzen
- Einfache Einstellung und Verwendung

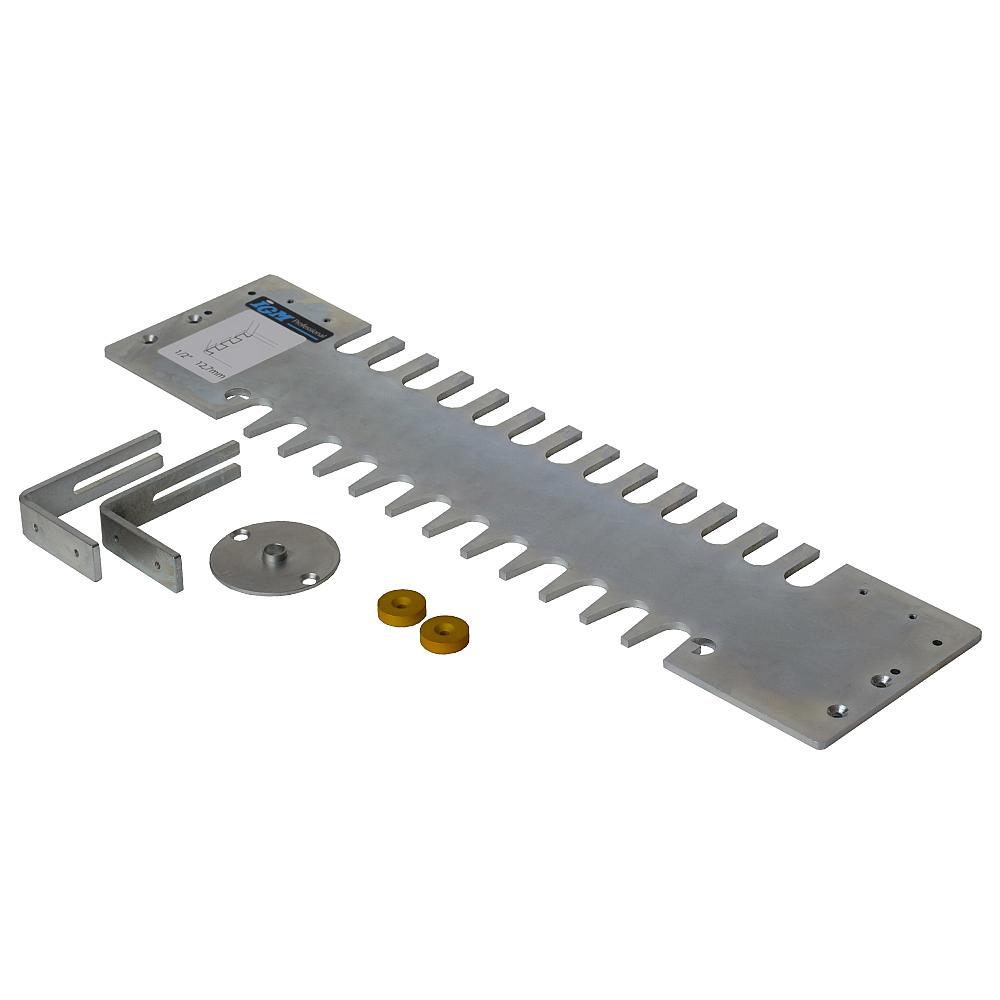

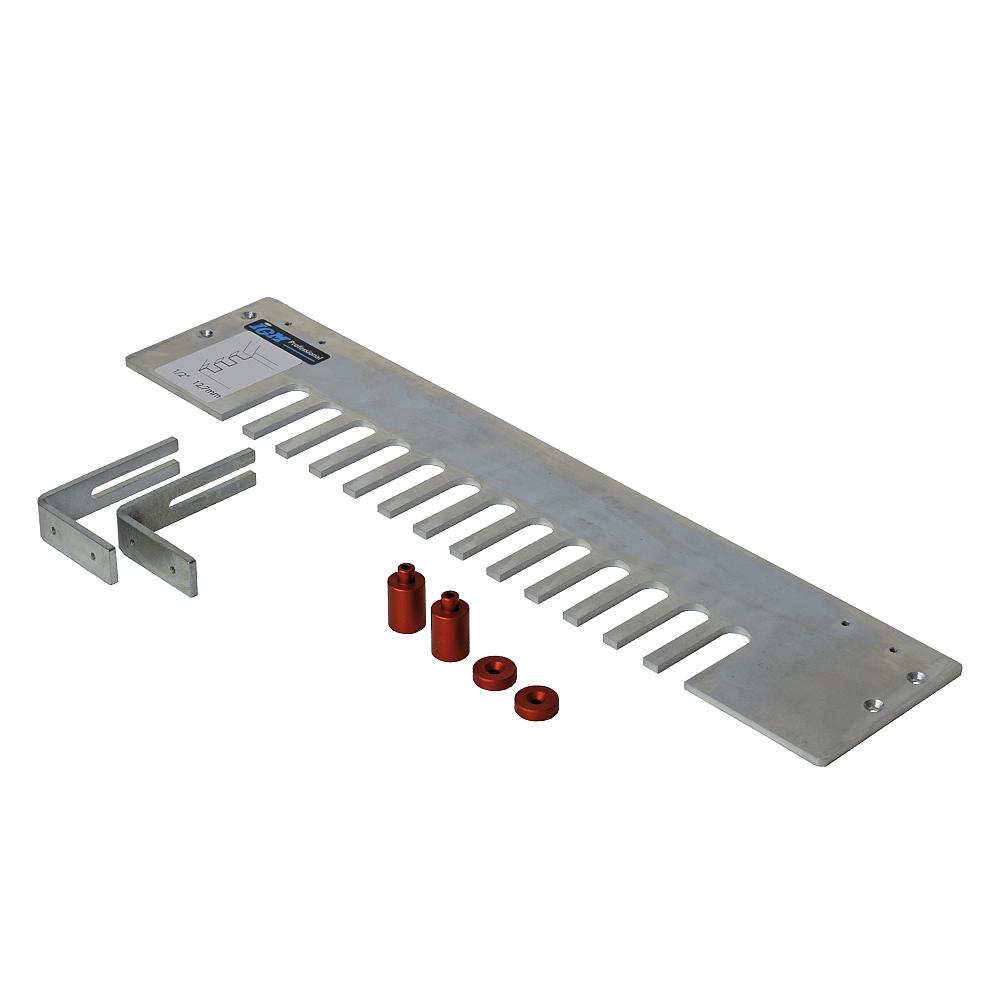

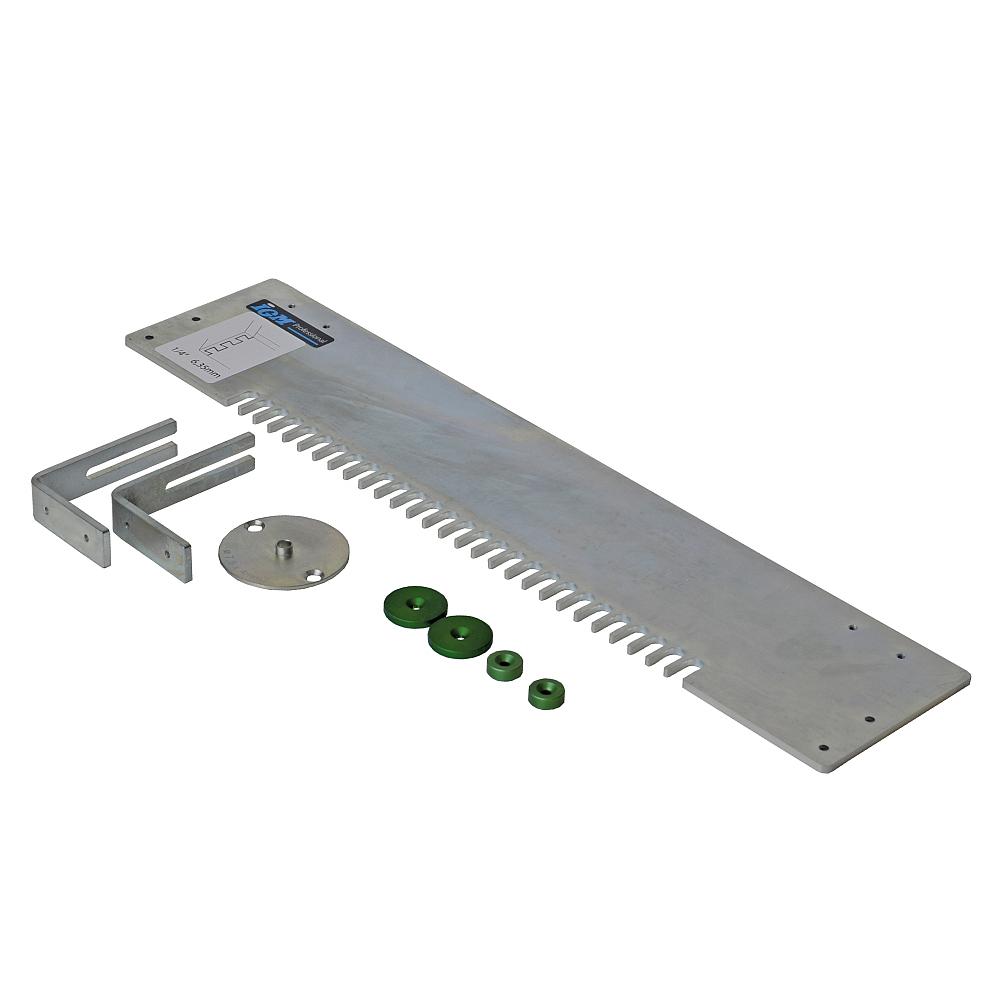

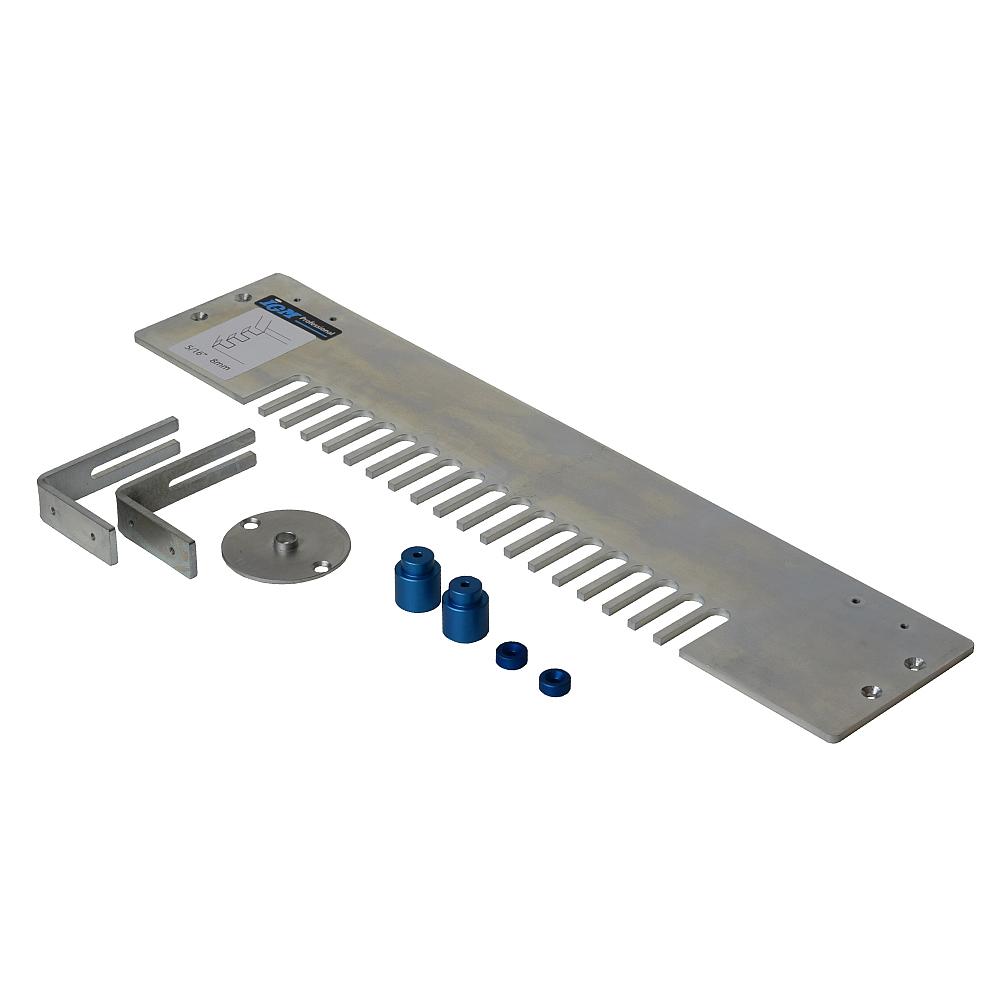

- Schablonen für Mini-Zinken, Fingerzinken und offene Schwalbenschwanzzinken als Zubehör erhältlich
- Spezielle Befestigungsbohrungen für die Positionierung der Anschläge auf der Schablone
Produktinformationen
Kopierring-Durchmesser: 15,8 x 4 mm
Max. Durchmesser der Oberfräsen-Basis: 180 mm
Verbindungsgröße: 12,7 mm 14°
Werkstückdicke: 11 - 25 mm
Werkstückbreite 305 mm
Max. Durchmesser der Oberfräsen-Basis: 180 mm
Verbindungsgröße: 12,7 mm 14°
Werkstückdicke: 11 - 25 mm
Werkstückbreite 305 mm
Bei einigen Typen von Oberfräsen kann der Kopierring nicht direkt eingespannt werden, sondern benötigt eine Adapterplatte, die an die Basis der Oberfräse befestigt wird.
